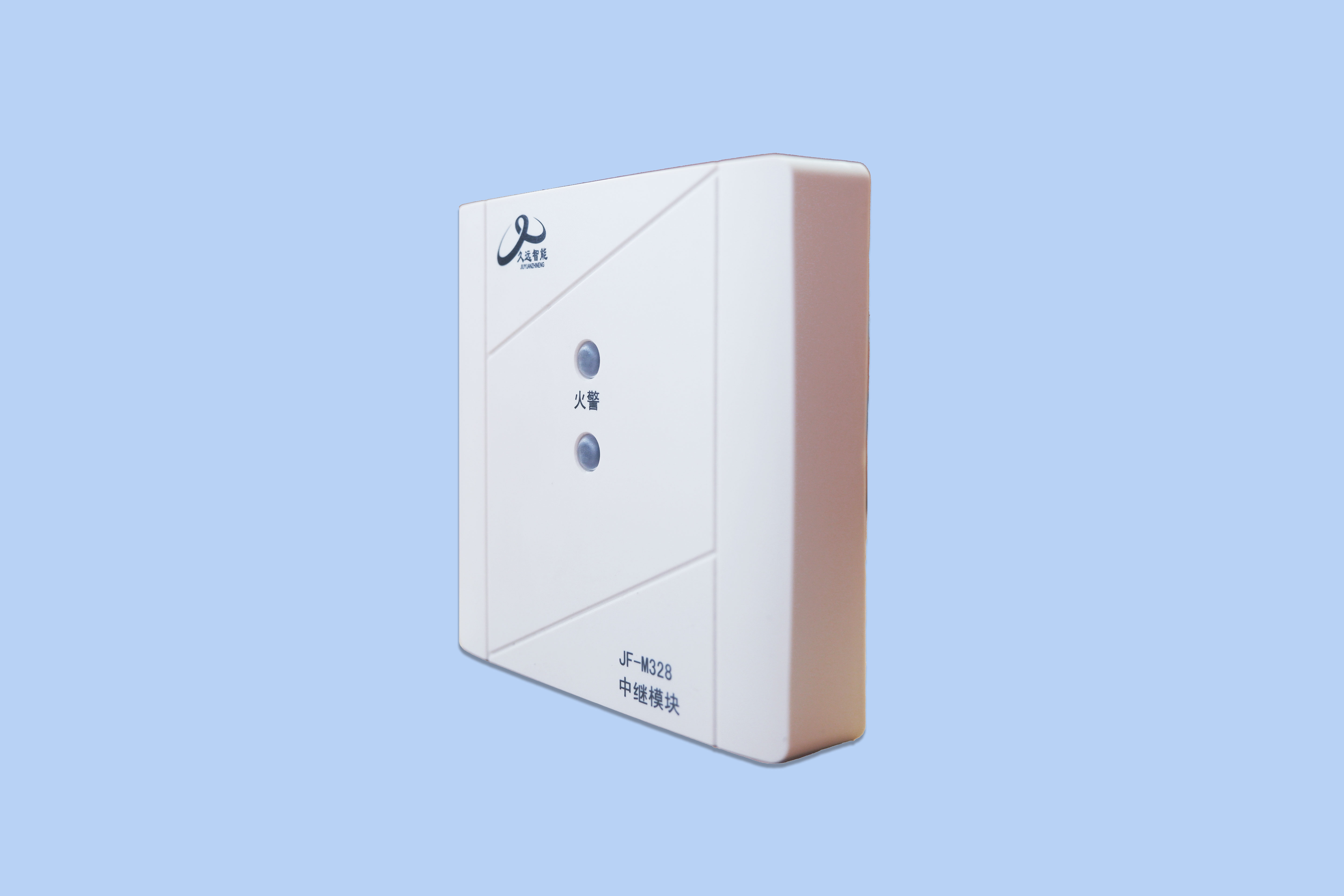

產品介紹
1.1 產品特點
l 內置微處理器。
l 采用SMT表面貼裝工藝。
l DC24V電源總線，無極性。
l 回路總線，無極性。
l 與現場設備連接，同時為現場設備供電，電壓范圍DC20~28V。
l 施工中供電線及通信線建議使用雙絞線，導線截面積不小于1.0mm2。
l 回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
l 電子編碼方式。
l 采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
l 具備狀態監測和故障檢測功能。
l 模塊后帶載設備無需編址，既可采用分支布線，也可采用菊花鏈方式，無需終端電阻。
l 帶載現場探測設備數量≤32個。
1 性能參數
環境特性
工作溫度 | -10～+55℃ |
貯存溫度 | -20～+65℃ |
相對濕度 | ≤95%（無凝露） |
電氣特性
工作電壓 | 回路工作電壓：DC13～28V，無極性 24V工作電壓：DC20～28V，無極性 |
監視電流 | ≤0.7mA（回路） ≤40mA（DC24V） |
報警電流 | ≤ 0.7mA（回路） ≤ 100mA（DC24V） |
輸出容量 | 輸出電流：50mA 帶載探測設備數量≤32個 |
確認燈 | 監視狀態：“火警”燈紅色閃亮 故障狀態：“火警”燈熄滅 報警狀態：“火警”燈紅色常亮 |
通訊特性
線制 | 四線制 |
編址范圍 | 1~200 |
編址方式 | 專用電子編碼器 |
最遠傳輸距離 | 1000m/RVS2*1.0 mm2 |
機械特性
外觀 | 白色 |
外殼材質 | 塑料 |
產品質量 | 114g |
外形尺寸 | L 85mm×W 85mm×H 43mm |
認證特性
消防認證 |
執行標準
1） | GB 16806-2006《消防聯動控制系統》 |
