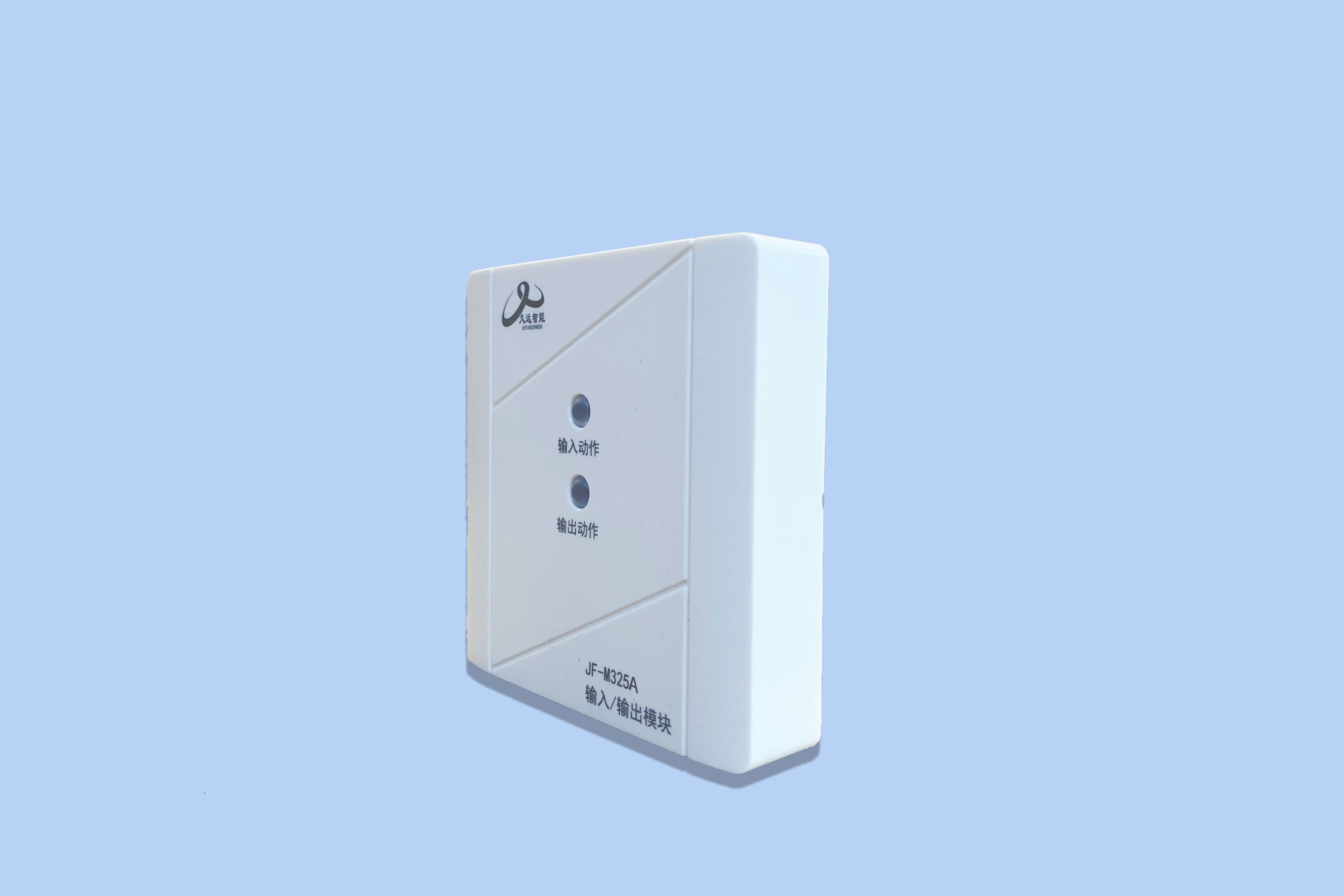

產品介紹
1.1 產品特點
l 內置微處理器。
l 采用SMT表面貼裝工藝。
l 具備脈沖輸出、持續輸出兩種模式，用于控制DC24V型分離脫扣設備（排煙閥）或是DC24V型中間繼電器需求。
l 通信采用二總線技術，無極性要求。
l 施工中建議使用雙絞線，導線截面積不小于1.0mm2。
l 回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
l 電子編碼方式，可通過專用電子編碼器編址。
l 本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
環境特性
工作溫度 | -10~+55℃ |
貯存溫度 | -20～+65℃ |
相對濕度 | ≤95%(無凝露) |
防爆特性
防爆標志 | 不涉及 |
電氣特性
工作電壓 | DC18V-28V，調制型，控制器提供 |
監視電流 | ≤ 0.6mA（DC24V） |
動作電流 | 脈沖輸出時 ≤ 1mA（DC24V） 7mA持續輸出時 ≤ 8mA（DC24V） 13mA持續輸出時 ≤ 15mA（DC24V） |
輸出容量 | 脈沖輸出：DC30V/1.5A/100ms 持續輸出：7mA或13mA |
確認燈 | 監視狀態：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮 動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮 故障狀態：“輸入動作”燈不亮，“輸出動作”燈不亮 |
通訊特性
線制 | 二線制（無極性） |
編址范圍 | 1~200 |
編址方式 | 專用電子編碼器 |
最遠傳輸距離 | 1000m/RVS2*1.0 mm2 |
機械特性
外 觀 | PANTONE Warm Gray 1 C 米白色 |
外殼材質 | 塑料 |
產品質量 | 137g |
外形尺寸 | L 85mm×H 85mm×W 43mm |
探測特性
保護面積 | 不涉及 |
認證特性
消防認證 |
執行標準
GB 16806-2006《消防聯動控制系統》 |
