產品介紹
l 內置微處理器。
l 采用SMT表面貼裝工藝。
l 通信采用二總線技術，無極性要求。
l 施工中應使用雙絞線，導線截面積不小于1.0mm2。
l 穩定性高，抗干擾能力強。
l 電子編碼方式，可通過專用電子編碼器編址。
l 插拔式結構，易于施工、維護。
l 對于應急廣播線路以及音箱線路可進行故障檢測，上電后模塊檢測音箱數量（注：音箱內阻必須是 1020KΩ且精度為±1%），正常運行過程中音箱數量減少，可報出故障。
工作溫度 | 0～40℃ |
貯存溫度 | -20～+65℃ |
相對濕度 | ≤95%(無凝露) |
防爆特性
防爆標志 | 不涉及 |
電氣特性
工作電壓 | DC18-28V，調制型，控制器提供 |
監視電流 | ≤ 1.5mA（DC24V） |
動作電流 | ≤1.6mA（DC24V） |
帶載能力 | ≤20只3W揚聲器 |

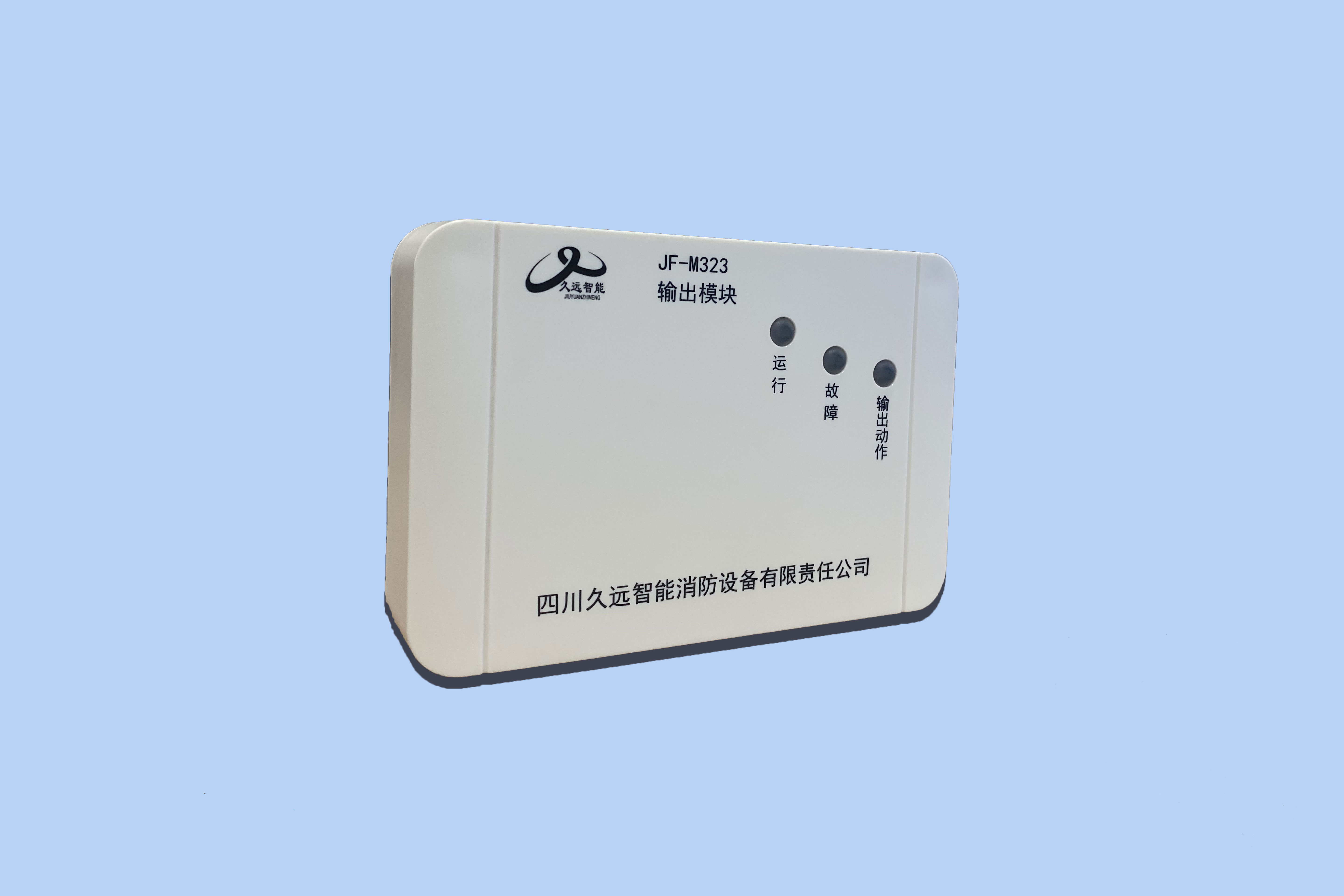

確 認 燈 | 監視狀態：“運行”指示燈每3秒紅色閃亮一次。 故障狀態：“故障”燈黃色常亮。 動作狀態：“輸出動作”燈紅色常亮 |
通訊特性
線 制 | 二線制（無極性） |
編址范圍 | 1~200 |
編址方式 | 專用電子編碼器 |
最遠傳輸距離 | 1000m/RVS2*1.0 mm2 |
兼容性
JB-TG-JF999、JB-TB-JF999、JB-TT-JF999、JB-QB-JF999XL火災報警控制器/消防聯動控制器 |
機械特性
外 觀 | PANTONE Warm Gray 1 C 米白色 |
外殼材質 | 塑料 |
產品質量 | 188g |
外形尺寸 | L 120mm×W 45mm×H 82mm |
探測特性
保護面積 | 不涉及 |
認證特性
消防認證 |
執行標準
1） | GB 16806-2006《消防聯動控制系統》 |
